..구조

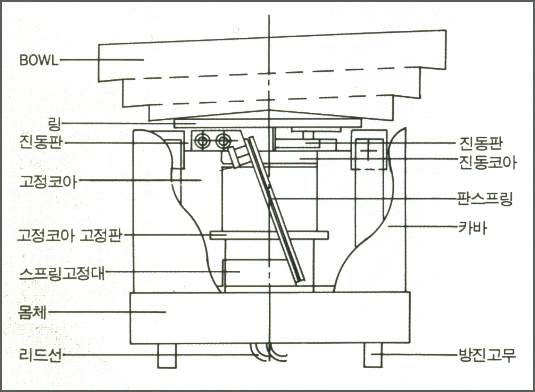

BOWL FEEDER의 본체는 구조상 진동부, 고정보, 연결부로 크게 나누어 집니다. 진동부는 부품을 저장하는 BOWL(용기)

와 이것을 장착하는 진동판 및 진동코아로 이루어져 있습니다.

고정부는 고정코아 스프링 고정대로 구성되며 몸체에 부착되어 있습니다. 진동부의 진동판과 고정부의 스프링고정대는 연결

부인 판스프링에 의하여 연결됩니다.

..부품의 이송원리

교류전원에 의한 주기적 흡입을 발새하는 전자석의 힘을 진둥부를 고정부로 끌어당기면 경사각으로 설치된 스프링의 탄성에

의한 반발력 떄문에 진동부는 원위치로 되돌아 갑니다. 이때 반발 높이와 진동각이 형성되며 진동판에 부착된 BOWL(용기)

내의 경사트랙위로 부품이 이동하게 됩니다.

..부품의 선별원리

선별할 부품의 특성(형상 및 무게중심점차이동) 에 따라 BOWL내의 경사트택에 아타치먼트, 배출구, 감지센서등 이용 가능한

적합한 방법을 채택하여 트랙을 통과하는 부품의 제거 또는 자세의 교정등을 통해 의도된 상태 (부품의 자세, 공급간격, 수량

등)로 자동정렬공급되도록 합니다.

..미세한 부품의 정렬 . 공급이 가능

트랙은 양호한 표면처리와 고정밀한 형상을 가지고 있으므로 미세부품의 정렬, 공급이 가능합니다

..어떠한 형상의 부품에도 대응이 가능

트랙의 형상은 여러가지가 있으므로 어떠한 형상의 부품에도 대응이 가능합니다

..다종류의 볼

또한 어떠한 형상에 대해서도 대응할 수 있는 특수형상의 BOWL을 제작할 수 있으므로 문의 바랍니다

계단볼
	비교적 정렬이 간단하고 높이가 있는 부품에 적용되며, 아타치먼트가 비교적 단순하고 양호한 경우에 최적입니다

원통볼
	소형부품이나 고속공급을 요하는 부품등에 최적이며 BOWL 외부에서도 선별 아타치먼트를 설치할 수 있습니다

사라볼
	30'~50'의 경사 BOWL 벽에 부품두께등에 알맞는 트랙등을 설치하여 얇은 부품의 고속등급에 최적입니다

중대형 (DBF)

소형 (DMF)
