직진공급기는 BOWL FEEDER 와 자동기계 삽입부와 간격과 같은 비교적 짧은 구간을 수평 및 직선적으로 결합하는 유니트 |
| 입니다. |
| 동작원리는 BOWL FEEDER와 같이 판스프링과 전자석에 의한 진동이송기로서 BOWL FEEDER가 회전진동하는 것에 대해 |
| LINEAR FEEDER는 직선적인 왕복진동을 하는 점이 다릅니다 |
| 부착하는 슈트의 형상에 따라 속도 불안정등이 발생하기 쉬운 기존 제품과는 달리 폐사 제품의 구조는 간단하게 되어 있지만 |
| 더욱 안정된 작동을 할수 있다록 개량 되었습니다 |
|
 |
| |
|
| |

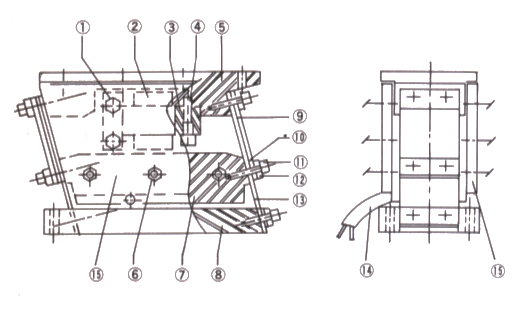

NO. |
부품명칭 |
NO. |
부품명칭 |
NO. |
부품명칭 |
1 |
코아부착볼트 |
6 |
카바부착볼트 |
11 |
판스프링 고정 볼트 |
2 |
코아 |
7 |
중판 |
12 |
판스프링 CLAMP |
3 |
진동판 |
8 |
고정밀판 |
13 |
연결스프링 |
4 |
진동판 부착볼트 |
9 |
판스프링 |
14 |
리드선 |
5 |
상판 |
10 |
판스프링 SPACER |
15 |
카바 |
|
|
| |
 |
| |
|
| |

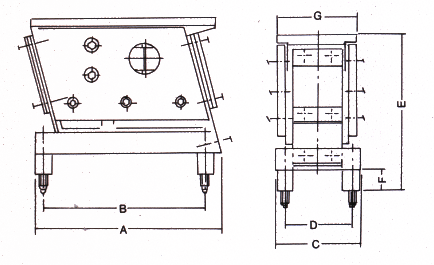

형식 / 규격 |
A |
B |
C |
D |
E |
F |
G |
DLF-02 |
113 |
93 |
60 |
47 |
72 |
17 |
47 |
DLF-03 |
130 |
110 |
70 |
52 |
93 |
17 |
57 |
DLF-04 |
150 |
128 |
82 |
62 |
124 |
17 |
65 |
DLF-05 |
186 |
158 |
100 |
145 |
79 |
17 |
75 |
|
| |
|
